Задвижка клиновая литая фланцевая с ручным управлением ( редуктор ) 30с541нж, 30нж541нж
Задвижка клиновая литая фланцевая с ручным управлением ( редуктор ) 30с541нж, 30нж541нж
Артикул Таблица фигур Диаметр Ду Давление Ру Цена (грн с НДС)
КРС003545 30с541нж 400 16 160000.00
КРС005267 30с541нж 500 16 230000.00

 Уважаемые партнеры, мы искренне ценим Ваше время, но цены на продукцию могут меняться в связи с рыночной ситуацией, поэтому просим Вас связываться с нашим менеджером для уточнения информации.

 не китай

Для наших клиентов мы предоставляем самую качественную продукцию производства Украина, Россия. Она имеет самый большой запас прочности, ее можно ремонтировать, она сделана из высококачественной стали, в то время как аналог Китайского производства из стали бедной углеродом из-за чего сокращается срок службы в несколько раз и вес к примеру: задвижка 100х16 Украинского или Российского производства весит 53кг, а аналог Китайского производства 27кг.

       Задвижка клиновая с выдвижным шпинделем с  редуктором 30с541нж, 30нж541нж

Применяются на трубопроводах для жидких и газообразных нефтепродуктов, рабочей температурой до 425°С

Давление в МПа (кгс/см2)

Условное Ру

1,6 (16)

Пробное Рпр

2,4 (24)

  • Основные габаритные и присоединительные размеры, вес
  • Назначение и номенклатура
  • Исполнение
  • Подбор комплекта шпилька-гайка

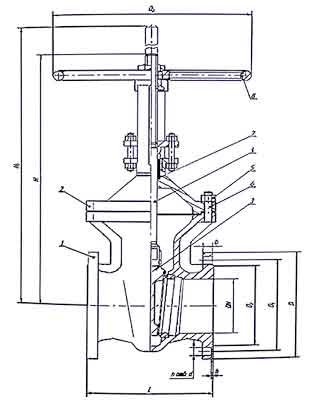

ОСНОВНЫЕ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ В (мм) и ВЕС (кг)







Условный проход, Dу, мм

L

D

D1

D2

h

b

d

H

H1

D0

n

Масса

400

600

580

525

490

4

32

30

-

1945

500

16

650

500

700

710

650

585

4

40

33

-

2217

500

20

1080















Показатели назначения





Обозначение типа

30с541нж

30нж541нж

Рабочие среды

Вода, воздух, пар, аммиак*,
природный газ, нефть,

нефтепродукты, жидкие и газообразные
углеводородные среды, не

агрессивные к стали 20Л.
Скорость коррозии не более 0,1 мм/год



Вода, воздух, пар, аммиак*, природный газ влажный,

нефтепродукты, содержащие
сероводород до 0,1 %,
жидкие и газообразные
углеводороды,

нефтехимические среды,

скорость коррозии стали
12Х18Н9ТЛ в которых
не более 0,1 мм/год.

Температура рабочей среды



от минус 40°С
до плюс 425°С



от минус 60°С
до плюс 565°С

Условия эксплуатации

ГОСТ 15150-69

У1



УХЛ1



Минимальная температура окружающего воздуха

минус 40°С

минус 60°С

*  При заказе указывать как дополнительное требование









НОМЕНКЛАТУРА ЗАДВИЖЕК PN 16 кгс/см2





Обозначение изделия

(типоразмер)

Обозначение типа

(таблица фигур)

DN, мм

Материал корпуса

Область применения

400-16

500-16

30с541нж

400

500

Сталь 20Л

Температура
рабочей среды
от минус 40°С
до плюс 425°С,
окружающего
воздуха -

не ниже минус 40°С



400-16

500-16

30нж541нж

400

500

Сталь 12Х18Н9ТЛ

Температура
рабочей среды
от минус 60°С
до плюс 565°С,
окружающего
воздуха -

не ниже минус 60°С



























МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ





Наименование детали



30с541нж

30нж541нж

1

Корпус

Сталь 20Л

12Х18Н9ТЛ

2

Крышка

Сталь20

12Х18Н9Т

3

Клин

Сталь 20X13,

Сталь 20 с наплавкой

12Х18Н9Т

 с наплавкой

4

Шпиндель

Сталь 20X13

12Х18Н9Т

5

Гайка

Сталь 25

12Х18Н9Т

6

Шпилька

Сталь 35

45Х14Н14В2М

7

Набивка сальника

АГИ, ТРГ

АГИ,ТРГ

8

Маховик

Сталь 20Л

Сталь 20ГЛ

9

Редуктор

Редуктор конический

Редуктор конический

10

Подшипник

Шариковый упорный

Шариковый упорный



Наплавка на кольце в корпусе

Наплавка на клине

Тип 20Х13

ЦН-6

ЦН-12М
